Собирая душевую кабину своими руками, мы достаточно довольно часто сталкиваемся с проблемами, вызванными низким качеством комплектующих. А потому, что каркас для поддона есть одним из наиболее значимых элементов всей конструкции, то к его надежности предъявляются повышенные требования.

Ниже мы поведаем, на что стоит обращать внимание при покупке каркаса для поддонов, и приведем ряд советов по его независимому изготовлению и установке.

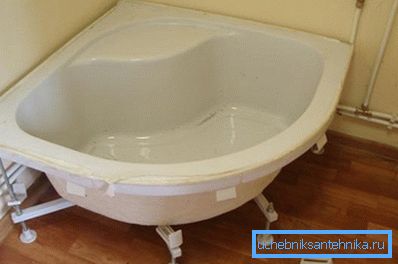

Качество опоры для душевого поддона крайне Обратите внимание!

Характеристики каркасов

Назначение и конструкция

Душевой поддон представляет собой широкую и относительно неглубокую емкость, которая употребляется для сбора стекающей воды и перенаправления ее в канализационный слив. Наряду с этим большая площадь поддона вместе с малой толщиной материала, из которого он изготавливается, значительно затрудняют его применение. Под нагрузкой дне прогибается, что ведет к деформации всей конструкции, и к разрушению противокоррозионного покрытия.

Помимо этого, для обеспечения действенного слива поддон необходимо устанавливать так, дабы сливное отверстие находилось выше входа в канализационный стояк. Соответственно, нужно приподнимать его выше уровня пола приблизительно на 100 мм, что нереально сделать без дополнительных приспособлений.

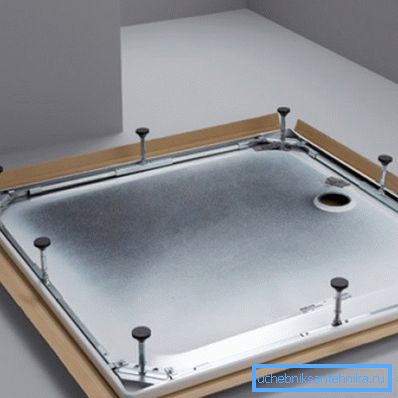

Каркас для поддона 90х90 для душа с регулируемой высотой ножек

Таким приспособлением и есть каркас.

  • Во-первых, он снабжает поддону нужную опору. В зависимости от конфигурации, каркас может размешаться или лишь по периметру, или еще и под дном. Второй вариант есть более предпочтительным как раз для широких моделей: поперечные усиливающие ребра жесткости придают нужную стабильность.
  • Во-вторых, ножки каркаса разрешают немного поднять поддон над полом на нужную высоту. Наряду с этим масса конструкции возрастает незначительно, соответственно, не возрастает и нагрузка на перекрытия, что крайне важно при оборудовании санузлов в зданиях из лёгких материалов.
  • В-третьих, конструкция большинства каркасов разрешает регулировать длину ножек. Именно поэтому мы можем максимально быстро выровнять поддон по плоскости, что есть обязательным условием действенного применения душевой.

Обратите внимание! Душевая кабинка обязана стоять идеально ровно, в противном случае появятся неприятности со сливом воды, да и дверцы в направляющих начнут застревать в следствии перекоса. При установке бескаркасных поддонов выравнивание производится методом заливки стяжки на выбранный участок.

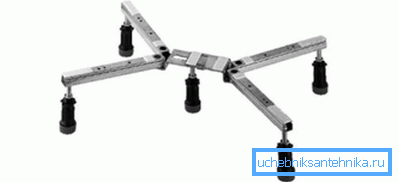

Универсальная модель с изменяемой геометрией

Конструкция у таких устройств достаточно несложна:

  • Базу составляют пара стальных планок, соединенных или посредством сварки, или с применением угловых кронштейнов.
  • На концах планок и в местах пересечения проделываются отверстия с резьбой, в каковые устанавливаются достаточно толстые (10 мм и более) винты.
  • На концы винтов накручиваются ножки, изготовленные из особо прочного пластика. В ножек кроме этого нарезается резьба, что разрешает регулировать положение каркаса.

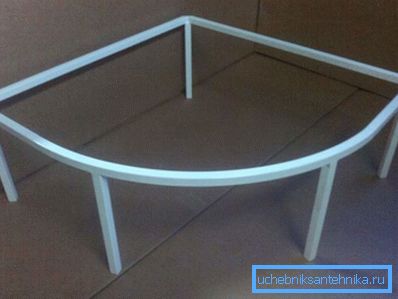

Нерегулируемая опора под угловую систему со скруглением

Советы по выбору

Не обращая внимания на то, что цена таких изделий относительно мала, выбирать их необходимо весьма шепетильно. Связано это с тем, что они делают очень важную функцию: в случае если каркас сломается, то его замена будет связана с очень важными трудозатратами, потому, что кабинку нужно будет разбирать полностью.

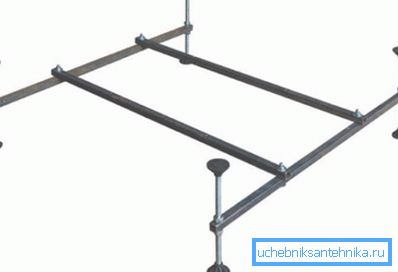

Изделие из тонких труб можно использовать только под незначительной нагрузкой

Выбирая модель, необходимо обратить внимание на следующие нюансы:

  • Первое — это конфигурация опорных балок. Нужно, дабы они размешались не по периметру поддона, а под его основанием. Так нагрузка, которую стоящий человек оказывает на дно, будет распределяться более равномерно.
  • Толщина труб – также очень важный фактор. оптимальнее покупать модели, изготовленные из профильной трубы минимум 20х40 мм: такие точно не будут прогибаться.
  • уделить время необходимо и качеству металла. Отлично, в случае если все детали покрыты противокоррозионной краской: так мы будем уверены, что кроме того в условиях повышенной влажности конструкция не будет ржаветь.

Совет! Особенное внимание уделяем качеству обработки сварных швов, потому, что тут ржавчина появляется прежде всего. В случае если имеется хоть мельчайшие сомнения, перед установкой стоит обработать проблемные места защитным составом еще раз.

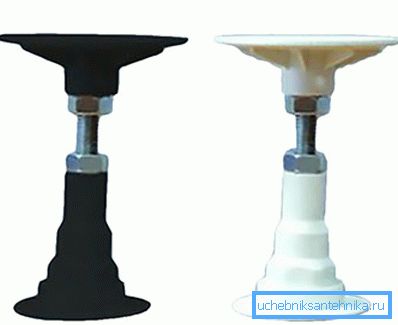

Регулируемые ножки должны быть достаточно надежными
  • Наконец, направляться осмотреть ножки и места их крепления. Детали должны завинчиваться достаточно туго, но без излишних усилий, а на опорах не должно быть трещин и других недостатков.

Изготовление и монтаж

Как сделать каркас

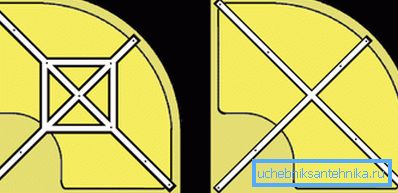

Ориентировочные схемы расположения ребер жёсткости

В большинстве случаев, опорные конструкции мы получаем вместе с самим душевым поддоном. В совершенстве обе детали должны быть изготовлены одним производителем – так совпадение размеров будет максимально правильным.

Но время от времени отыскать подходящее изделие не редкость достаточно сложно, либо же необходимая вам модель стоит неоправданно дорого. В этом случае в полной мере возможно сделать каркас самостоятельно.

Для изготовления нам будут необходимы:

  • Сварочный аппарат.
  • Болгарка с режущим кругом по стали.
  • Дрель и сверла различных диаметров.
  • Метчики для нарезки внутренней резьбы.
  • Стальные профильные трубы (квадратные 40 х 40 мм либо прямоугольные 20 х 40 мм).
  • Пластиковые насадки на ножки.
  • Стальные стержни с резьбой.

Работы делаем так:

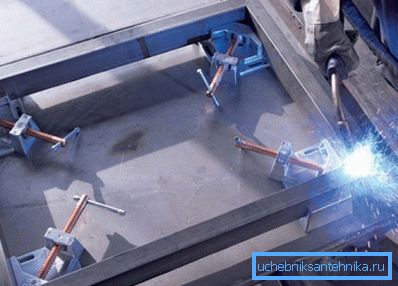

Сварное соединение деталей
  • Для начала создаем чертеж нашей будущей конструкции. В случае если нам нужен каркас под душевой поддон 90х90 см, то несложнее всего изготовить крестообразную опору размерами около 80х80 см с усиливающими вставками.
  • От трубы отрезаем фрагменты нужной длины и шепетильно очищаем их от ржавчины.
  • Укладываем заготовки на сварочный стол и свариваем их, следя за тем, дабы они размешались строго горизонтально. Контролировать отсутствие отклонений крайне важно как раз в том случае, в то время, когда мы делаем нерегулируемый каркас.
  • Если вы не владеете навыками сварки, то детали возможно стянуть болтами. Наряду с этим направляться не забывать, что так элементы окажутся в различных плоскостях.
  • Ножки – самое сложное. Для несложной конструкции достаточно приварить снизу под углом 900 маленькие отрезки профильной трубы. В случае если же нам нужна регулировка по высоте, то в трубах сверлим отверстия, в которых нарезаем резьбу, а после этого вкручиваем винты.

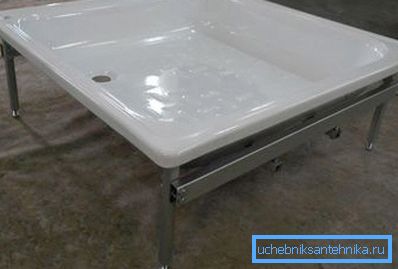

Сливная раковина на самодельной опоре
  • На концы ножек надеваем заглушки либо накручиваем регулируемые пластиковые опоры.
  • Все сварные швы шепетильно зачищаем, по окончании чего обрабатываем взятую деталь противокоррозионной краской.

Как установить поддон на каркас

Процесс установки поддона на каркас (не имеет значение, фабричный либо самодельный) сложности не воображает:

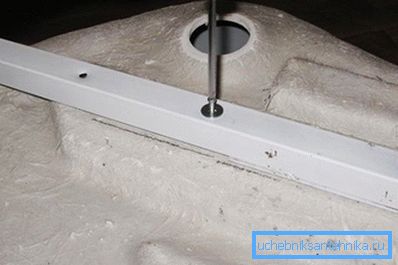

Фото фиксации к штатным крепежным отверстиям
  • В случае если снизу на поддоне имеется крепежные отверстия либо особые проушины, то переворачиваем его и фиксируем на днище каркас посредством винтов. В другом случае поддон необходимо не составит большого труда уложить на опору, время от времени – с применением герметика.
  • Потом устанавливаем ножки каркаса на выбранный участок пола. Поверхность должна быть максимально выровнена и очищена от мусора.
  • Применяя гаечный ключ, вращаем регулировочные винты на ножках , пока поддон не будет установлен идеально ровно. Процесс контролируем посредством одного либо нескольких уровней.
  • По окончании завершения монтажа на боковые опоры поддона устанавливаем декоративные планки. В самодельных конструкциях для данной цели возможно заблаговременно выполнить пара крепежных отверстий.

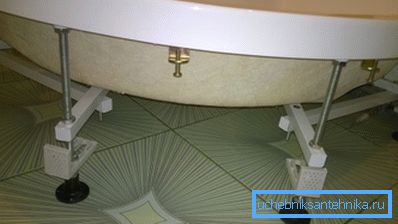

Результат работы

Заключение

Как видите, вышеприведенная инструкция достаточно несложна для независимой реализации. Само собой разумеется, изготовить каркас для поддона сложнее, чем готовый, но при необходимости и с данной задачей в полной мере возможно совладать.

Для более подробного изучения обрисованных методик стоит просмотреть видео в данной статье.
